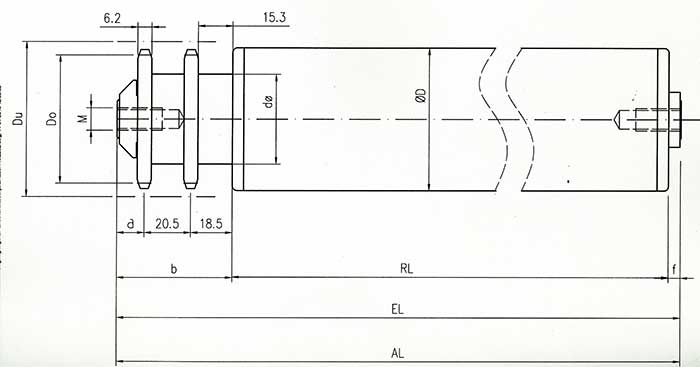

| Endenavskædehjul |
|
Rullediametre: 40-50-60-63.5-70-76-80-89-108 mm |
| INDEX | INDVENDIGT GEVIND |
UDVENDIGT GEVIND |
GLAT AKSELENDE |
NØGLE- VIDDE  |
| a | 12 | 11 | 11 | 11 |
| b | 51 | 50 | 50 | 50 |
| f | 6 | 5 | 5 | 5 |
| EL = RL+ | 57 | 55 | 55 | 55 |
| AL = RL+ | 57 | Efter ønske | Efter ønske | Efterøønske |
| Dimension | Efter ønske | Efter ønske | Efter ønske | Efter ønske |
| TANDTAL | ød mm |
øDmin. mm |
øDo mm |
øDu mm |
Aksel- diameter |
M mm |
TEGNING NUMMER BESTILLINGSNUMMER |
| 14 | 40 | 40 | 57.07 | 69 | 17 | 10 | 27.220.140.2202 |
